4.5.2 Kvadratni valovi iz sinusnih valova i otkrivanje prijelaza kroz nulu



Signale kvadratnog valnog oblika moguće je generirati iz signala sinusoidalnog valnog oblika. Sinusoidu treba propustiti kroz sklop ograničivača ili sklop uspoređivača. Dodavanjem visokopropusnog filtera i ispravljača, dobiva se sklop za otkrivanje prolaza kroz nulu. Slika 4.5-2 prikazuje generator i odgovarajuće valne oblike signala u slučaju upotrebe uspoređivača. Ako sinusni val predstavlja ulazni signal uul, izlaz iz uspoređivača uiz je signal kvadratnog valnog oblika.

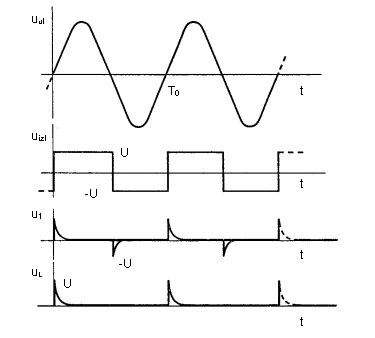

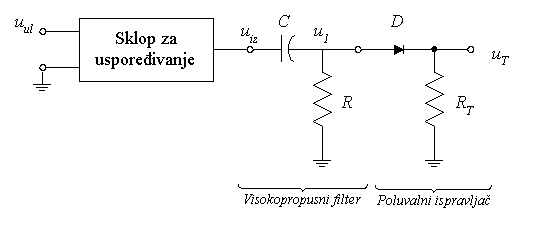

Slika 4.5-2 Sklop za otkrivanje prolaza kroz nulu i odgovarajući valni oblici





Ako je RC << T0, izlaz iz visokopropusnog filtera je izmjenični slijed pozitivno i negativno polariziranih vrhova, što je vidljivo na slici 4.5-2. Ispravljenjem se zadržavaju samo pozitivni vrhovi. Vrhovi se javljaju kod prijelaza pozitivnog poluvala sinusoide kroz nulu. Zamjenom smjera diode dobiva se sklop za otkrivanje prolaza kroz nulu negativnog poluvala signala.
