2.3.0 Asinhrona brojila
Slika 2.3-1(a) prikazuje logički dijagram trobitnog asinhronog brojila s JK bistabilima. Iz vremenskog dijagrama, slika 2.3-1(b), vidljivo je da kada je signal brisanja jednak stanju logičke nule, izlaz najlijevijeg bistabila će mijenjati stanje kod svakog takt impulsa. Izlaz drugog bistabila Q1, je upravljan stanjem izlaza Q0 te mijenja stanje svaki puta kada Q0 prelazi iz stanja logičke nule u stanje logičke jedinice. Slično, izlaz drugog bistabila upravlja izlazom najdesnijeg bistabila.

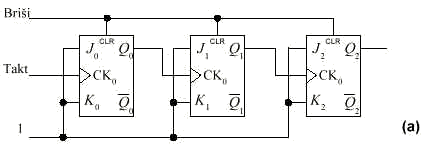

Slika 2.3-1 Trobitno asinhrono brojilo: (a) logički dijagram
Slika 2.3-1 Trobitno asinhrono brojilo: (b) vremenski dijagram
Tablica 2.3-1 prikazuje izlaze Q0, Q1 i Q2 za prvih osam takt impulsa. Brojilo broji od 000 do 111. Nakon što brojilo dostigne 111, brojanje započinje od 000. Dakle, trobitno brojilo prolazi kroz ciklus od 8 stanja. Slično tome, četverobitno brojilo prolazi kroz ciklus od 16 stanja, od 0000 do 1111. Općenito, n-bitno asinhrono brojilo prolazi kroz 2n stanja, od 0 do 2n-1.
Tablica 2.1-1 Izlaz 3-bitnog asinhronog brojila
Brojila koja prolaze kroz 2n
stanja, od 0 do 2n-1 su brojila s brojanjem na više. Brojila koja prolaze kroz
2n stanja, od 2n-1 do 0 su brojila s brojanjem na niže. Brojilo na
slici 2.3-1(a) predstavlja brojilo s brojanjem na više ako se stanja uzimaju sa izlaza Q2
Q1 Q0, a brojilo s brojanjem na niže ako se stanja uzimaju s
komplementarnih izlaza
.
n-bitno asinhrono brojilo koje prolazi kroz 2n stanja poznato je kao brojilo koje dijeli s 2n. Poznato je i kao binarno brojilo s modulom 2n.
Izvedba asinhronog brojila je u vidu integriranog kruga srednjeg stupnja integracije, npr. integrirani krug 74LS93 je četverobitno asinhrono brojilo.
