2.7.0 Brojilom upravljani A/D pretvarač
Blok dijagram brojilom upravljanog A/D pretvarača prikazuje slika 2.7-2. Analogno digitalna pretvorba započinje postavljanjem binarnog brojila u nulu, što rezultira izlaznim naponom U2 = 0. Ako je ulazni analogni napon V1 veći od izlaznog napona, izlazni napon iz uspoređivača je visok, čime se otvaraju I vrata i vrijednost brojila povećava za jedan. Inkrementiranjem brojila, povećava se vrijednost napona U2. Kada je U2 malo veći od ulaznog analognog signala, izlazni signal iz uspoređivača je nizak, čime se zatvaraju I vrata i zaustavlja rad brojila. Stanje brojila u tom trenutku predstavlja digitalni prikaz vrijednosti ulaznog analognog napona.

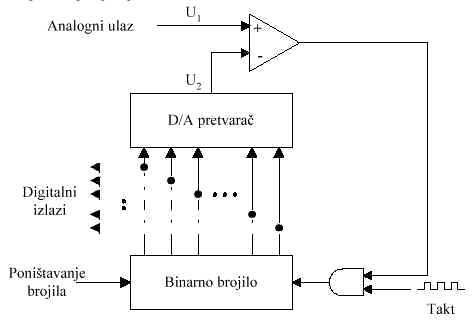

Slika 2.7-2 Blok dijagram brojilom upravljanog A/D pretvarača
Glavni nedostatak navedene metode pretvorbe je relativno dugo vrijeme pretvorbe potrebno za kodiranje ulaznog analognog signala. U najlošijem slučaju, potrebno je izvesti 2n taktova da bi se izvela A/D pretvorba, pri čemu je n broj bita potreban za kodiranje analognog signala.
