2.6.1 D/A pretvarač s ljestvicom otpora R-2R
Četverobitni D/A pretvarač s ljestvicom otpora R-2R, prikazan na slici 2.6-3 sastavljen je od referentnog naponskog izvora, Vref, četiri sklopke, operacionog pojačala i ljestvičaste mreže otpornika. Jedan otpornik (2R) u seriji sa sklopkom i drugi (R) polovične vrijednosti prvoga nalaze se u liniji za zbrajanja.

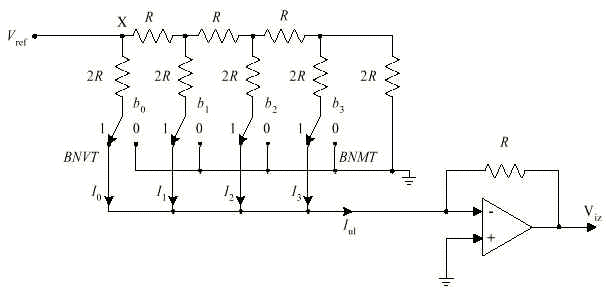

Slika 2.6-3 Četribitni D/A pretvarač s ljestvicom otpora R-2R (BNVT = bit najveće težine, BNMT = bit najmanje težine)
Svaka sklopka doprinosi svojom težinskom komponentom vrijednosti izlaznog napona, što dovodi do izlaznog napona koji je proporcionalan ulaznom binarnom kodu. Npr., u slučaju kada je samo b0 = 1, serijski otpornik bita najveće težine, 2R, je spojen u paralelu s nadomjesnim ulaznim otporom od čvora X ljestvičaste mreže do nule. Nadomjesni otpor, izračunat iz kombinacije paralelno i serijski povezanih otpornika počevši od bita najniže težine, iznosi 2R. Dakle, ulazna struja, Iul, je jednaka Vref/2R, a izlazni napon, Viz, je jednak -Vref /2. Iz navedenog sljedi izraz za izlazni napon
Budući se koriste samo dvije vrijednosti otpora R i 2R izvedba D/A pretvarača s ljestvicom optora R-2R je jednostavna. Pretvarač je praktičan za izvedbu, brz i pouzdan u radu. Primjer osambitnog R-2R D/A pretvarača predstavlja integrirani krug AD558.
