2.6.2 D/A pretvarač s ljestvicom otpora 2nR
D/A pretvarač s ljestvicom otpora 2nR za prevorbu digitalnog podatka duljine n bita sastavljen je od 2n otpornika jednakih vrijednosti R i 2n+1-2 analognih sklopki. Na slici 2.6-4 prikazan je pretvarač duljine tri bita. Osam (23) otpornika spojenih u seriju tvore naponski djelitelj, koji proizvodi osam analognih naponskih razina. Analogne sklopke su upravljane ulaznim digitalnim kodom na način da svaki kod tvori jedinstveni put od naponskog djelitelja do izlaza pretvarača. Radi sprečavanja opterećenja naponskog djelitelja, na izlaz pretvarača je spojeno pojačalo jediničnog pojačanja. Premda sklop zahtjeva veliki broj komponenti jednostavno se izvodi kao integrirani krug visokog stupnja integracije.

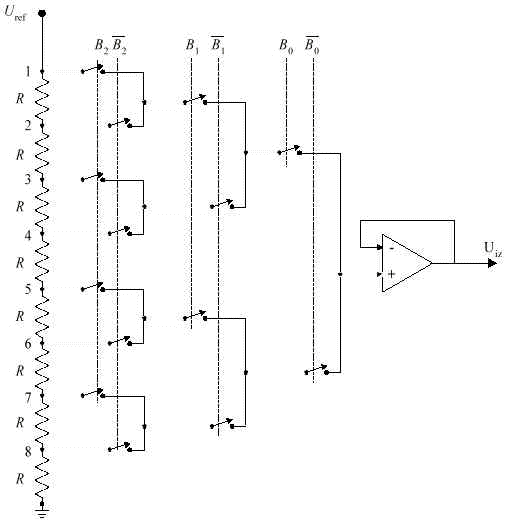

Slika 2.6-4 D/A pretvarač s ljestvicom otpora 2nR
