2.7.2 A/D pretvarač s dvostrukom rampom

Blok dijagram A/D pretvarača s dvostrukom rampom prikazan je na slici 2.7-4(a). Poslije pokretanja pretvorbe impulsom početka pretvorbe, brojilo se postavlja u nulu i analogni ulazni napon U_ul se odabire kao ulaz u sklop integratora. Kada izlaz iz integratora, U_iz, dostigne vrijednost nula, brojilo počinje brojati. Poslije utvrđenog vremena T, brojilo ima pretok. Izlaz iz sklopa integratora na kraju utvrđenog vremena T je proporcionalan analognom ulaznom signalu, što prikazuje slika 2.7-4(b).

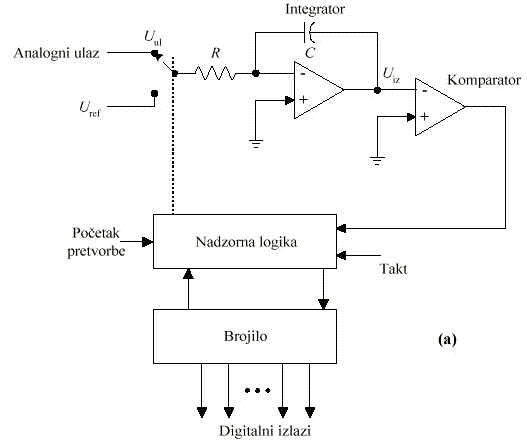

Slika 2.7-4 A/D pretvarač s dvostrukom rampom: (a) blok dijagram

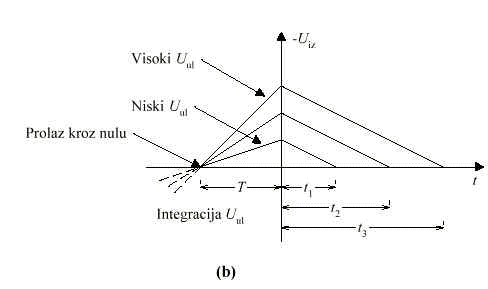

Slika 2.7-5 A/D pretvarač s dvostrukom rampom: (b) vremenski slijed



Na kraju vremena T, tj. kada dođe do pretoka brojila, referentni napon, U_ref, je odabran i sklop integratora generira rampu pozitivnog nagiba. Porastom napona U₀, brojilo se inkrementira sve dok U_iz ne dostigne napon praga uspoređivača (0 V), kada se brojilo zaustavlja. Vrijednost brojila je binarni kod analognog napona U_ul. A/D pretvarač s dvostrukom rampom pruža jeftinu pretvorbu visoke točnosti.
