2.4.3 Fleksibilni disk
Fleksibilni, floppy, disk, disketa predstavlja postojanu memoriju srednjeg kapaciteta. Načinjen je od mekog savitljivog materijala, mylar plastike, prekrivene magnetski osjetljivim željeznim oksidom. Disk je smješten u zaštitnu omotnicu, slika 2.4-3.

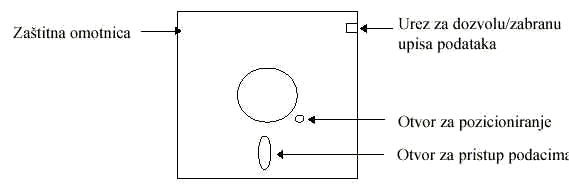

Slika 2.4-3 Minidisketa
Disk je moguće nači u tri standardizirane veličine: mikro fleksibilni disk od 3 inch-a, mini fleksibilni disk od 5 1/4 inch-a i originalni fleksibilni disk od 8 inch-a. Plastična omotnica zaštičuje magnetski medij. Glava za čitanje i pisanje podataka pristupa disku preko prozora na omotnici. U središtu omotnice se nalazi kružni otvor kroz koji je vidljiv unutarnji prsten diska. Prsten omogućava pogonskom mehanizmu disk jedinice da zavrti disk. Disk se vrti brzinom od 360 okreta u minuti.
Mali otvor do središnjeg otvora služi za pozicioniranje početka podataka pojedinih sektora.
Urez za dozvolu/zabranu upisa podataka na omotnici služi za zaštitu podataka na disku. Ako je urez vidljiv, nepokriven, upis podataka na disk nije dozvoljen, ako je pak urez nevidljiv, pokriven, upis je moguć.
Mini fleksibilni diskovi su diskovi kod kojih se podaci zapisuju na gornjoj i donjoj površini diska, dvostrani zapis. Mogu bit dvostrani/dvostruke gustoće zapisa (DS/DD) s 9 sektora po stazi i ukupno 40 staza po jednoj strani ili dvostrani/četverostruke gustoće (DS/QD) s 9 ili 15 sektora po stazi i ukupno 80 staza po stranici. DS/DD disketa može pohraniti količinu informacija od 720 Kbajta, dok DS/QD disk može pohraniti 1.2 Mbajta.
Mikro fleksibilni disk, mikrodisketa je zatvorena u kruto zaštitno kučište koje pruža dodatnu zaštitu, slika 2.4-4.

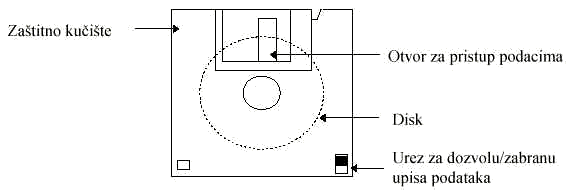

Slika 2.4-4 Mikrodisketa
Unutar kučišta, smještena je disketa od mekog plastičnog materijala prekrivenog magnetski osjetljivim željeznim oksidom. Disketa je u središtu pojačana metalnim diskom kojim se povezuje s mehanizmom disk jedinice. Unutar metalnog diska nalazi se dodatni utor za povezivanje na rotirajući mehanizam disk jedinice. Kližuča vratašca na kučištu pokrivaju i zaštičuju površinu diska od vanjskih utjecaja. Zaštita pisanja je ostvarena plastičnim gumbom s dva položaja, zabranjeno i dozvoljeno pisanje na disk. Podaci su na mikrodisketi pohranjeni u formatu četverostruke gustoće te je moguće pohraniti količinu podataka od 2 Mbajta, dok standardni kapacitet iznosi 1.44MB. U razvoju su mikrodiskete promjera 3 1/2 inch-a kapaciteta 4 i 16 Mbajta, dok se diskete promjera 2 inch-a koriste u prijenosnim računalima.
