. Isključivo-ILI vrata predstavljaju binarni komparator. Izlaz
isključivo ILI-vratiju je logička jedinica ako i samo ako postoji neparan broj logičkih
jedinica na ulazima.
1.7.3 Isključivo ILI vrata
Grafički prikaz isključivo-ILI vrata s
dva ulaza i odgovarajuću tablicu istinitosti prikazuju slike 1.7-5(a) i 1.7-5(b).
Logička operacija isključivo-ILI se označuje simbolom . Isključivo-ILI vrata predstavljaju binarni komparator. Izlaz
isključivo ILI-vratiju je logička jedinica ako i samo ako postoji neparan broj logičkih
jedinica na ulazima.

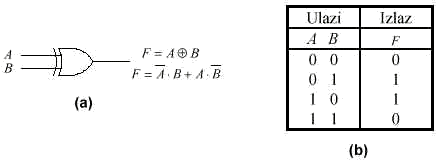

Slika 1.7-5 Isključivo ILI vrata s dva ulaza: (a) grafički prikaz; (b) tablica istinitosti
