Logička vrata i ostale digitalne komponente izvedene su u obliku integriranih krugova-čipova. Integrirani krug je poluvodički materijal u kojem su upisane elektroničke komponente. Integrirani krug je smješten u plastično ili keramičko kučište. Na kučištu se izvode stezaljke preko kojih su ulazi i izlazi elektroničkih krugova unutar čipa povezani s ostalim sklopovima. Svakoj stezaljki je pridružen broj koji označava njezin smještaj na čipu. Brojevi obično nisu tiskani na čipu, ali su uvijek postavljeni u standardnom uređenju. Broj 1 je uvijek posebno označen. Broj stezaljki je od 14 kod integriranih krugova s manjim brojem digitalnih komponenata do 250 i više kod integriranih krugova s velikim brojem digitalnih komponenti.
Integrirani krug ima oznaku za prepoznavanje komponenti tiskanu na površini kućišta. Integrirani krugovi su dostupni u različitim logičkim porodicama. Najčešće je u upotrebi porodica tranzistorsko-tranzistorske logike (TTL). Integrirani krugovi iz TTL porodice imaju standardnu oznaku za prepoznavanje koja glasi 74YYYXXX, pri čemu posljednje dvije ili tri znamenke (XXX) pobliže označavaju djelovanje komponente. Npr., 00 označava integrirani krug s četiri NI vrata; 86 označava integrirani krug s četiri isključivo-ILI vratiju. Srednje jedno, dva ili tri slova (YYY) pobliže označavaju potrošnju i brzinu rada komponenti. Tablica 1.8-1 daje pregled potrošnje i brzine rada kod različitih TTL porodica. Npr., 74LS00 i 74ALS00 predstavljaju izvedbe NI vratiju Schottky porodice niske i napredno niske potrošnje. Svaki proizvođač integriranih krugova tiska katalog koji sadrži točno logičko djelovanje, potrošnju i brzinu rada integriranih krugova.

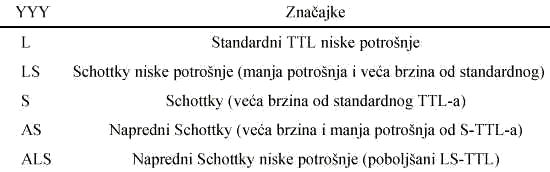

Tablica 1.8-1 Značajke potrošnje i brzine rada TTL porodice
Slika 1.8-1 prikazuje integrirani krug 74LS08 s rasporedom vratiju i odgovarajućim brojevima stezaljki, te urezom koji naznačuje položaj stezaljke broj 1.
Slika 1.8-1 Integrirani krug 74LS08. GND = priključak mase, Vcc = priključak napajanja
Budući su logička djelovanja unutar svake TTL porodice jednaka, kod označavanja će se umjesto oznaka L, LS, S, AS ili ALS YYY koristiti apostrof. Npr.,integrirani krugovi 74L00, 74LS00, 74AS00 ili 74ALS00 će se označiti kao 74’00.
Integrirani krugovi se zavisno o broju tranzistora po čipu dijele na:
- Integrirane krugove niskog stupnja integracije (SSI Small-Scale Integration) koji sadrže manje od 100 tranzistora.
- Integrirane krugove srednjeg stupnja integracije (MSI Medium-Scale Integration) koji sadrže od 100 do 1000 tranzistora.
- Integrirane krugove visokog stupnja integracije (LSI Large-Scale Integration) koji sadrže od 1000 do 10000 tranzistora.
- Integrirane krugove vrlo visokog stupnja integracije (VLSI Very Large-Scale Integration) koji sadrže više od 10000 tranzistora.
