1.6.2 Logička I vrata
I vrata predstavljaju elektronički sklop
koji služi za ostvarenje logičke operacije I. Grafički prikaz I vratiju s dva ulaza i
odgovarajuću tablicu istinitosti prikazuje slika 1.6-3. I vrata mogu imati više od dva
ulaza, ali sva imaju samo jedan izlaz. Izlaz iz I vratiju može biti ulaz u neka druga
logička vrata. Slika 1.6-4 prikazuje povezanost I vrata s dva ulaza i ILI vrata s dva
ulaza pri tvorbi boole-ovog izraza F = A
B
+C D. Slika 1.6-5 prikazuje izvedbu
boole-ovog izraza F = (W + X)(Y +Z) pomoću
logičkih vratiju.

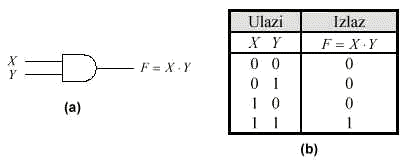

Slika 1.6-3 I vrata s dva ulaza: (a) simbolički prikaz; (b) tablica istinitosti

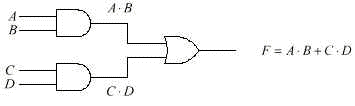

Slika 1.6-4 Simbolički prikaz boole-ove funkcije F = A

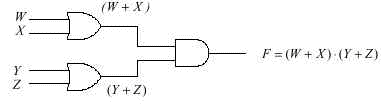

Slika 1.6-5 Simbolički prikaz boole-ove funkcije F = (W + X)
