1.6.1 Logička ILI vrata
ILI vrata predstavljaju elektronički sklop koji služi za ostvarenje logičke operacije ILI. Grafički prikaz ILI vratiju s dva ulaza i odgovarajuću tablicu istinitosti prikazuje slika 1.6-1. ILI vrata mogu imati više od dva ulaza, ali sva imaju samo jedan izlaz. Izlaz iz ILI vratiju može biti ulaz u neka druga logička vrata. Slika 1.6-2 prikazuje povezanost ILI vratiju s dva ulaza pri tvorbi ILI vratiju s tri ulaza.

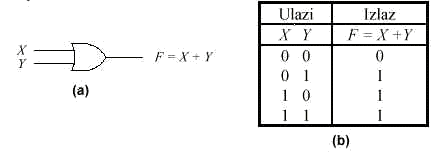

Slika 1.6-1 ILI vrata s dva ulaza: (a) simbolički prikaz; (b) tablica istinitosti

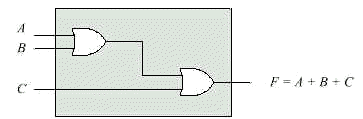

Slika 1.6-2 ILI vrata s tri ulaza ostvarena korištenjem dvaju ILI vratiju s dva ulaza
