1.6.3 Logička NE vrata
NE vrata predstavljaju elektronički sklop koji služi za ostvarenje logičke operacije NE. Budući logička operacija NE predstavlja unarnu operaciju, NE vrata imaju samo jednu ulaznu te jednu izlaznu stezaljku. Grafički prikaz NE vratiju i odgovarajuću tablicu istinitosti prikazuje slika 1.6-6. NE vrata se nazivaju i invertorom.

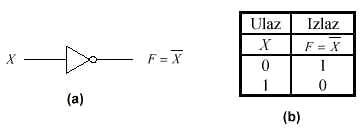

Slika 1.6-6 NE vrata: (a) simbolički prikaz; (b) tablica istinitosti

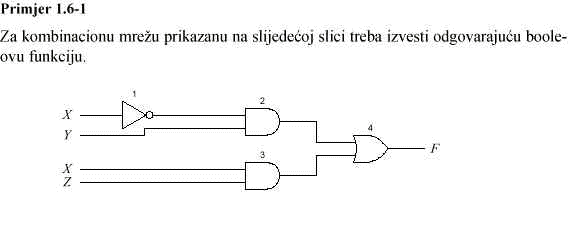

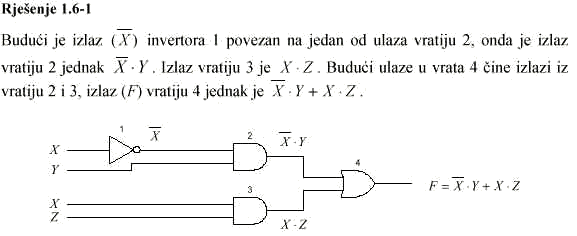

Međusobno povezana temeljna logička vrata (ILI, I i NE), tvore logičku mrežu. Drugi naziv za logičku mrežu je kombinaciona mreža. Pod pojmom kombinacione mreže se podrazumijeva logička mreža koja ne sadrži memorijske elemente. Boole-ova funkcija koja opisuje kombinacionu mrežu se izvodi iz sustavnog napredovanja od ulaza prema izlazu logičkih vratiju.
S druge strane, bilo koju boole-ovu
funkciju je moguće korištenjem temeljnih logičkih vratiju, pretvoriti iz algebarskog
izraza u kombinacionu mrežu. Npr., kombinaciona mreža boole-ove funkcije
prikazana je na slici 1.6-7.

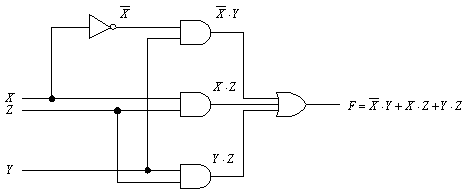

Slika 1.6-7 Kombinaciona mreža za
