1.7.1 Logička NI vrata
Grafički prikaz NI vrata s dva ulaza i odgovarajuću tablicu istinitosti prikazuju slike 1.7-1(a) i 1.7-1(b). Slika 1.7-1(c) predstavlja nadomjesni krug NI vrata ako se koriste I vrata na čiji izlaz je vezan invertor. NI vrata su uporabno potpuna vrata, tj. sve temeljne operacije koje slijede primjenom I, ILI i NE vrata moguće je ostvariti korištenjem NI vratiju, kao što pokazuje slika 1.7-2. Korištenjem NI vratiju moguće je ostvariti bilo koju boole-ovu funkciju.

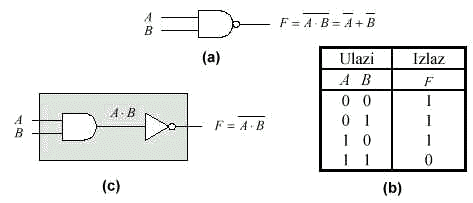

Slika 1.7-1 NI vrata s dva ulaza: (a) grafički prikaz, (b) tablica istinitosti i (c) nadomjesni I-NE krug

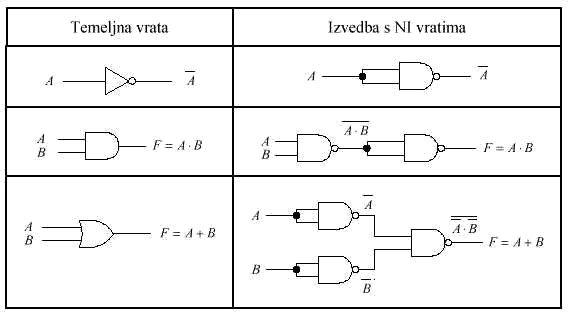

Slika 1.7-2 NE, I i ILI vrata izvedena pomoću NI vratiju
