1.7.2 Logička NILI vrata
Grafički prikaz NILI vrata s dva ulaza i odgovarajuću tablicu istinitosti prikazuju slike 1.7-3(a) i 1.7-3(b). Slika 1.7-3(c) predstavlja nadomjesni krug NILI vrata ako se koriste ILI vrata na čiji izlaz je vezan invertor. NILI vrata su uporabno potpuna vrata, tj. sve temeljne operacije koje slijede primjenom I, ILI i NE vrata moguće je ostvariti korištenjem NILI vratiju, kao što pokazuje slika 1.7-4. Korištenjem NILI vratiju moguće je osvariti bilo koju boole-ovu funkciju.
Slika 1.7-3 NILI vrata s dva ulaza: (a) grafički prikaz, (b) tablica istinitosti i (c) nadomjesni ILI-NE krug

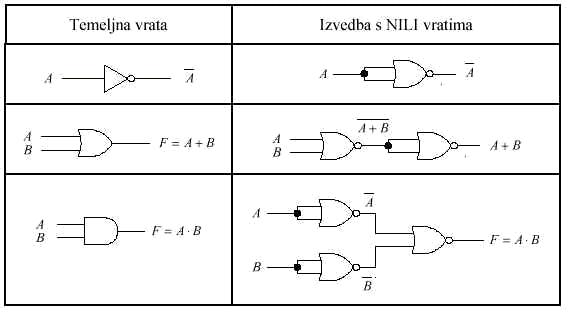

Slika 1.7-4 NE, I i ILI vrata izvedena pomoću NILI vratiju
