2.5.0 LED dioda

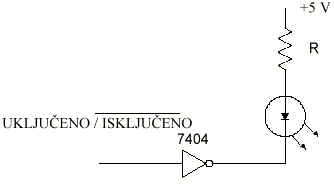

LED dioda je pokazivač izveden u tehnologiji poluvodiča. Budući ne postoji žarna nit koja bi izgorila ili staklo koje bi puklo, LED diode su vrlo pouzdane, jednostavno se povezuju s digitalnom sklopovima i za svoj rad ne zahtijevaju visoke napone, slika 2.5.1. Slika 2.5-1 LED dioda
Za potpunu svjetlost većina LED dioda zahtjeva struju od otprilike 10 mA. Budući pad napona na LED diodi iznosi otprilike 1.7 V, vrijednost otpornika za ograničenje struje R, na slici 2.5-1 iznosi 330 W . LED diode svjetle crvenom, žutom i zelenom bojom. Postoje i dvobojne LED diode koje u kučištu sa tri stezaljke spajaju diode crvene i zelene boje te svjetle u crvenoj, zelenoj i žutoj boji. |
