1.10.3 Multipleksori
Multipleksor je kombinaciona mreža koja odabire jedan od više mogućih ulaznih signala i usmjerava ga na jedanu izlaznu stezaljku. Izborom ulazne linije upravlja skup varijabli odabira. Najčešće, multipleksor s n varijabli odabire jedan od 2n ulaznih signala.
Blok dijagram multipleksora 4-u-1 prikazuje slika 1.10-3(a). Funkcionalni opis multipleksora 4-u-1 u obliku tablice istinitosti prikazuje slika 1.10-3(b). Pojedini od četiri ulaza od na izlaz Q. Logički I0 do I3 se odabire varijablama S1 do S0 i usmjerava dijagram multipleksora 4-u-1 prikazuje slika 1.10-3(c). Za prikaz rada sklopa promatra se slučaj kada je (S1S0) = (10)2, čemu u dekadskom brojevnom sustavu odgovara broj 2. Prateći tijek ulaznih signala U2, tj. na izlaz se U0 do U3 slijedi Q = usmjeravaju samo ulazi čija je adresa jednaka dva. Općenito se na izlaz prosljeđuju samo oni ulazi čiju adresu određuju varijable odabira. Multipleksori se izvode kao integrirani krugovi srednjeg stupnja integracije i to 2-u-1, 4-u-1, 8-u-1 i 16-u-1. Npr., multipleksor 8-u-1 je izveden kao integrirani krug 74LS151, dok integrirani krug 74LS352 predstavlja dvostruki 4-u-1 multipleksor.Ako se pak želi poslati samo jedan ulazni signal na neku od demultipleksor. Demultipleksor predaje n izlaznih linija, koristi se podatke iz jednog izvora u jedno od nekoliko odredišta. Demultipleksor služi kao digitalni krug za razdiobu podataka, dok multipleksor služi za odabir podataka.

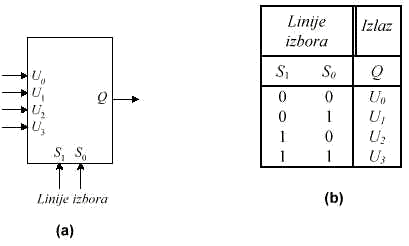

Slika 1.10-3 Multipleksor 4-u-1: (a) funkcionalni blok dijagram, (b) tablica istinitosti

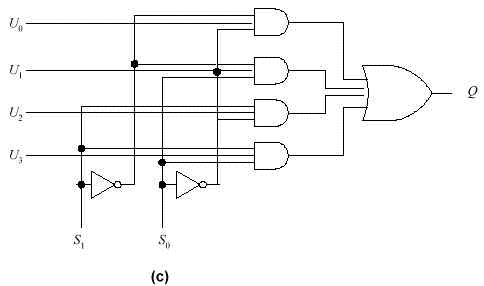

Slika 1.10-4 Multipleksor 4-u-1: (c) logički dijagram
