Naredbe grananja tijeka programa mijenjanjem
sadržaja programskog brojila na adrese koje nisu neposredno u slijedu, na uvjetan ili
bezuvjetan način mijenjaju tijek normalnog slijednog izvođenja programa.
Postoje tri vrste naredbi bezuvjetnog
grananja: naredba skoka, naredba poziva i naredba vraćanja. Naredba
skoka (JMP - jump) mijenja normalni slijedni tijek programa zamijenjujući sadržaj
programskog brojila adresom koja se nalazi u naredbi. Naredba skoka ima format JMP adr.
Naredba poziva (CALL) mijenja normalni slijedni tijek izvođenja programa tako da
se prvo trenutni sadržaj programskog brojila pohrani u složnik, a zatim programsko
brojilo napuni adresom koja se nalazi u polju operanda naredbe. Naredba poziva služi za
ulaz u potprogram, a oblik formata je CALL adr. Naredba vraćanja (RET -
return) mijenja normalni slijedni tijek izvođenja programa zamijenjujući sadržaj
programskog brojila sa sadržajem koji se nalazi u dvije susjedne memorijske lokacije
čija adresa predstavlja sadržaj kazala složnika. Duljina naredbe vraćanja je 1 bajt i
nema operanda. Služi za vraćanje nadzora tijeka programa na kraju potprograma na glavni
program.
Kod uvjetnog grananja tijeka programa, do
preusmjeravanja nadzora programa dolazi samo u slučaju zadovoljenja posebnih uvjeta.
Posebni uvjeti se ostvaruju poslije izvođenja naredbe postavljanjem ili brisanjem
zastavica u registru stanja. Ako uvjet nije zadovoljen, izvođenje programa se nastavlja
naredbom koja slijedi iza naredbe grananja. Naredbe uvjetnog grananja mikroprocesoru
pružaju mogućnost odlučivanja o daljnjem tijeku izvođenja programa na temelju
prethodnih rezultata.
Opći formati naredbi za uvjetni skok, poziv
i vraćanje jesu:
J<uvjet> adr
C<uvjet> adr
RET
pri čemu <uvjet> predstavlja jedan od
osam mogućih uvjeta prikazanih u Tablici 3.5-5. Npr., naredba JC adr preusmjerava
tijek izvođenja programa na naredbu koja se nalazi u memorijskoj lokaciji na adresi adr
samo ako je zastavica prijenosa postavljena (CY = 1). Slično naredba CNZ adr
uvjetuje pohranu trenutne vrijednosti programskog brojila i skok na naredbu pohranjenu u
memorijskoj lokaciji na adresi adr samo ako zastavica nule nije postavljena (Z =
0). Naredbe uvjetnog i bezuvjetnog grananja se često koriste kao elementi odluke pri
oblikovanju temeljnih logičkih zakonitosti.

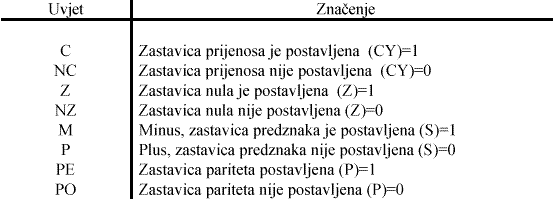

Tablica 3.5-5 Uvjeti korišteni kod
naredbi uvjetnog grananja
