2.2.1 Posmačni registar s paralelnim ulazom

Posmačni registar s paralelnim ulazom omogućava paralelno serijsku pretvorbu podataka. Slika 2.2-3 prikazuje blok dijagram četiribitnog posmačnog registra s paralelnim ulazom koji izvodi operaciju posmaka podataka u desnu stranu. Kada se upravljački signal nalazi u stanju logičke jedinice, aktivna je operacija puni, vrijednosti na ulazima od U₀ do U₃ biti će prenesena na izlaze od Q₀ do Q₃, u skladu sa signalom takta. Međutim, kada se upravljački signal nalazi u stanju logičke nule, aktivna je operacija posmakni, pri svakoj pojavi signala takta, izvodi se operacija posmaka podataka u desnu stranu; vrijednost sljedećeg bita najveće težine se prenosi na izlaz Q₃, vrijednost sa izlaza Q₃ se prenosi na Q₂, vrijednost s Q₂ na Q₁, a vrijednost Q₁ na Q_0.

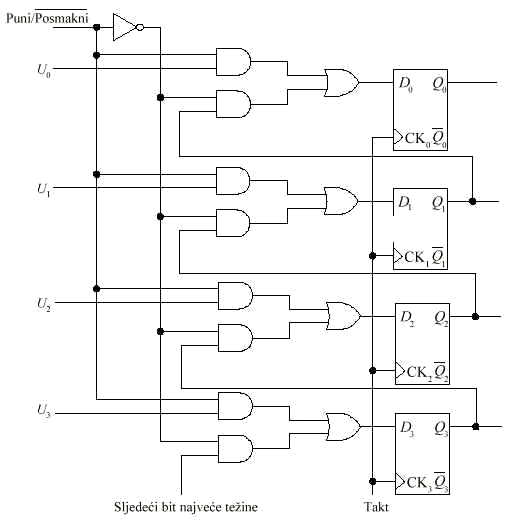

Slika 2.2-3 4-bitni posmačni registar s paralelnim ulazom i posmakom podataka u desno

Najčešće operacije koje se izvode posmačnim registrima su operacije posmaka u lijevu stranu, posmaka u desnu stranu, paralelnog ulaza i operacije zadržavanja postojećeg stanja izlaza. Registri navedenih svojstava se nazivaju univerzalnim registrima. Primjer univerzalnog registra predstavlja integrirani krug 74LS178.
