2.7.1 A/D pretvarač sa sukcesivnom aproksimacijom
A/D pretvarač sa sukcesivnom aproksimacijom je brži u radu. Također koristi D/A pretvarač, ali je binarno brojilo zamijenjeno registrom sukcesivne aproksimacije (RSA), kao što je prikazano na slici 2.7-3.

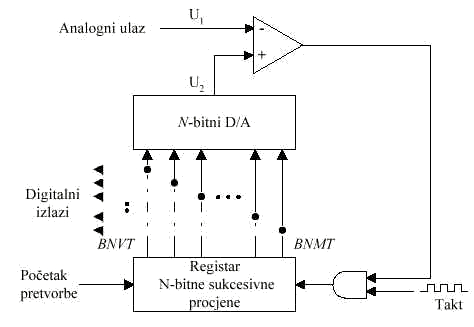

Slika 2.7-3 A/D pretvarač sa sukcesivnom aproksimacijom (BNVT-bit najveće težine, BNMT-bit najmanje težine)
Poslije pokretanja pretvorbe impulsom početka pretvorbe, RSA postavlja bit najveće težine u stanje logičke jedinice, a sve ostale bitove u stanje logičke nule. Ako uspoređivač utvrdi da je izlaz iz D/A pretvarača veći od signala kojeg treba pretvoriti, onda se bit najveće težine postavlja u stanje nule, te se sljedeći bit postavlja kao bit najveće težine, tj postavlja u stanje logičke jedinice. Međutim, ako je signal koji se pretvara veći od izlaza iz D/A pretvarača, bit najveće težine ostaje u stanju logičke jedinice.
Postupak se ponavlja za svaki bit sve dok se ne postigne binarni ekvivalent ulaznog analognog signala. Postupak zahtjeva samo n taktova.
Primjer izvedbe A/D pretvarača sa sukcesivnom aproksimacijom predstavlja osambitni integrirani krug National ADC0844.
