1.4 Bipolarni spojni tranzistor
Bipolarni spojni tranzistor je četveropol koji nastaje spajanjem dva pn spoja u jedan kristal. Postoje dvije izvedbe, odnosno dva tipa bipolarnih spojnih tranzistora. Tip bipolarnog spojnog tranzistora zavisi o redoslijedu povezanosti pn spojeva i pojavljuje se kao npn i pnp tip prema slici 1.4-1(a). Srednji sloj čini bazu (B), jedan krajnji sloj kolektor (C), a drugi krajnji sloj emiter tranzistora (E). Razlika između kolektora i emitera je u u većoj dopiranosti emiterskog materijala. Sloj baze je najčešće slabije dopiran i vrlo je uski tako da je udaljenost između dva istovrsno dopirana spoja vrlo mala.

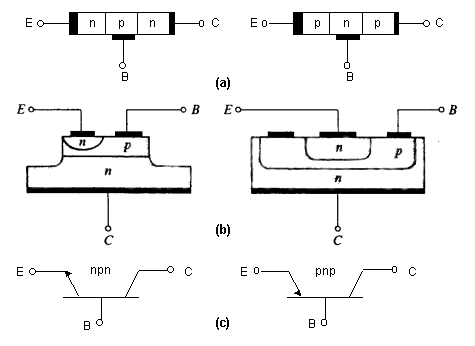

Slika 1.4-1 (a) npn i pnp tip tranzistora, (b) praktična izvedba i (c) električni simbol
Praktična izvedba tranzistora poprima različite načine. Dva načina praktične izvedbe prikazuje slika 1.4-1(b). Električne simbole prikazuje slika 1.4-1(c). Emiter se prepoznaje kao vodič sa strelicom. Strelica pokazuje smjer dogovorenog toka emiterske struje u slučaju propusno polariziranog spoja baza-emiter.
