2.4.2 Spoj zajedničkog kolektora

Stupanj tranzistorskog pojačala moguće je oblikovati tako da zajednička grana između ulaznog i izlaznog dijela bude grana kolektora. Najčešću konfiguraciju tranzistorskog pojačala u spoju zajedničkog kolektora prikazuje slika 2.4-4(a). Spoj se naziva i emitersko sljedilo. Vrijednosti otpornika R1, R2, i RE se utvrđuju u postupku polarizacije. Izlazni napon se uzima s otpornika RT. U nekim slučajevima kao trošilo služi otpornik RE. Ulazni signal je na slici 2.4-4 doveden u krug baze iz naponskog izvora Thevenin-ovog napona ug i otpora Rg. Kapaciteti kondenzatora CB i CE su odabrani razmjerno velikim tako da su njihove reaktancije na najnižim radnim frekvencijama signala ug zanemarive. Nadomjesni spoj pojačala u režimu malih signala prikazuje slika 2.4-4(b).

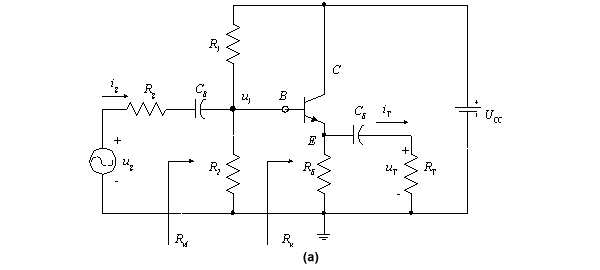

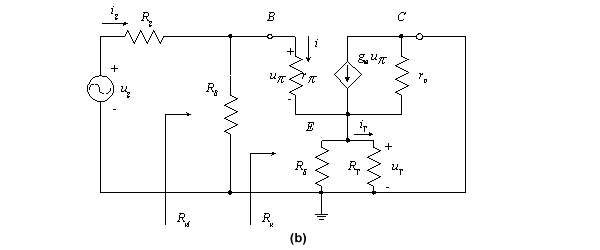

Slika 2.4-4 Tranzistorsko pojačalo s bipolarnim tranzistorom: (a) spoj zajedničkog kolektora (emitersko sljedilo) i (b) nadomjesni krug u režimu malih signala



Analiza rada pojačala na temelju slike 2.4-4 daje sljedeće rezultate



                                                                                                 (2.4-12)



                                                                                                        (2.4-13)


                                                                                                          (2.4-14)



                                                                                                             (2.4-15)



                                                                                         (2.4-16)



                                                               (2.4-17)



Često puta je iznos otpora riz razmjerno tako velik da se može zanemariti. U tom slučaju slijedi



                                                         (2.4-18)



                                                         (2.4-19)



                                                         (2.4-20)



Najčešće je kod oblikovanja tranzistorskog pojačala u spoju zajedničkog kolektora faktor b = gmrp razmjerno velik te iz re = rp / (1+ b ) << Rd slijedi Au1 » 1. Dakle, iz izraza (2.4-19) je vidljiv iznos naponskog pojačanja koji je približno jednak jedan, ali nikada ne prelazi jedan. Budući je često Rul >> RT, iz izraza (2.4-17) slijedi veliki iznos strujnog pojačanja. Iz izraza (2.4-18) je očito da ulazna impedancija i uz razmjerno male vrijednosti RT, radi faktora (1 + gmrp ) = (1 + b ), može poprimiti razmjerno veliki iznos.
