2.2.0 Posmačni registar sa serijskim ulazom
Posmačni registar sa serijskim ulazom je sastavljen od niza bistabila povezanih tako da omogućavaju pomicanje binarnih podataka u lijevu ili desnu stranu. Binarni podatak se prenosi bit po bit sa izlaza tekućeg bistabila na ulaz sljedećeg bistabila. Slika 2.2-2(a) prikazuje četiribitni serijski posmačni registar za izvođenje operacije posmaka binarnih podataka u lijevu stranu, izveden korištenjem D bistabila. Krajnji bistabil na desnoj strani registra prima stanje izlaza krajnjeg bistabila na lijevoj strani registra, u ritmu takt impulsa na svom ulazu istovremeno kada predaje bit sa svoga izlaza bistabilu D1. Slično tome, drugi bistabil s desne strane registra prima stanje izlaza od Q0 dok sam predaje stanje svoga izlaza bistabilu D2. Tijek operacije je prikazan na vremenskom dijagramu, na slici 2.2-2(b).
Slika 2.2-2 4-bitni posmačni registar sa serijskim ulazom i posmakom

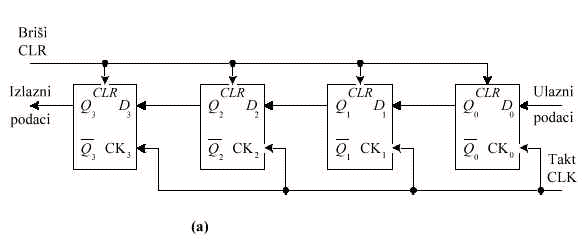

podataka u lijevo: (a) blok dijagram

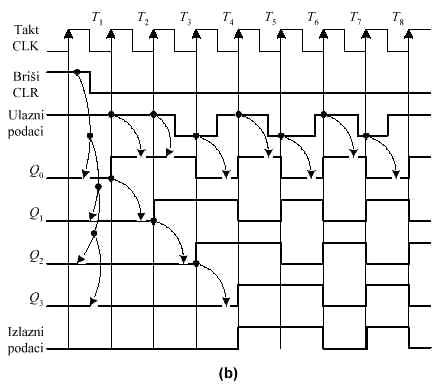

Slika 2.2-2 4-bitni posmačni registar sa serijskim ulazom i posmakom podataka u lijevo: (b) vremenski dijagram
Uz jednostavne izmjene u načinu povezivanja flip-flopova prethodno opisani posmačni registar može služiti za izvođenje operacije posmaka u desnu stranu, a uz dodatna temeljna logička vrata može služiti za izvođenje operacija posmaka binarnih podataka u lijevu ili u desnu stranu.
Česti slučaj primjene posmačnog registra sa serijskim ulazom predstavlja potreba serijsko paralelne pretvorbe podataka kod razmjene podataka između računala.
